CIRCULATEUR, ISOLATEUR ELVA-1

Référence: CR-XX/CF/BW & IS-XX/CF/BW

État: Nouveau

Caractéristiques :

Fréquence de fonctionnement de 26,5 à 220 GHz
Bande étroite et bande complète
Faibles pertes d'insertion
Haute isolation
Format compact

Plus de détails

Envoyer à un ami

Envoyer à un ami

CIRCULATEUR, ISOLATEUR ELVA-1

Caractéristiques :

Fréquence de fonctionnement de 26,5 à 220 GHz
Bande étroite et bande complète
Faibles pertes d'insertion
Haute isolation
Format compact

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

En savoir plus
Téléchargement
Commentaires

Les circulateurs et isolateurs 26,5-220 GHz sont des composants à guide d'ondes en ferrite. Deux types de produits fonctionnent dans une bande de fréquences étroite (1-4 GHz) et dans la bande de fréquences complète. Les circulateurs et isolateurs à jonction fonctionnent à bande étroite. Les dispositifs à large bande reposent sur l'effet de rotation de Faraday. Ils sont utilisés dans de nombreux systèmes de guides d'ondes pour la jonction de leurs composants, l'adaptation de différents composants et la protection contre la réflexion de la puissance des ondes millimétriques.

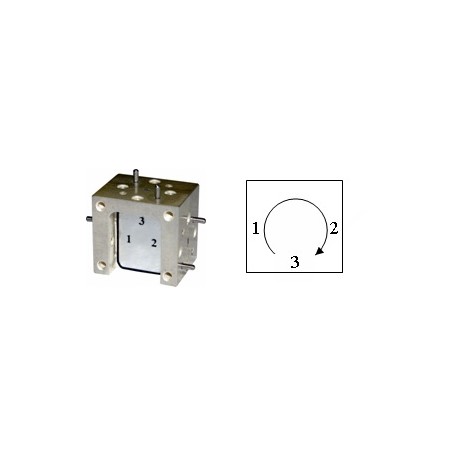

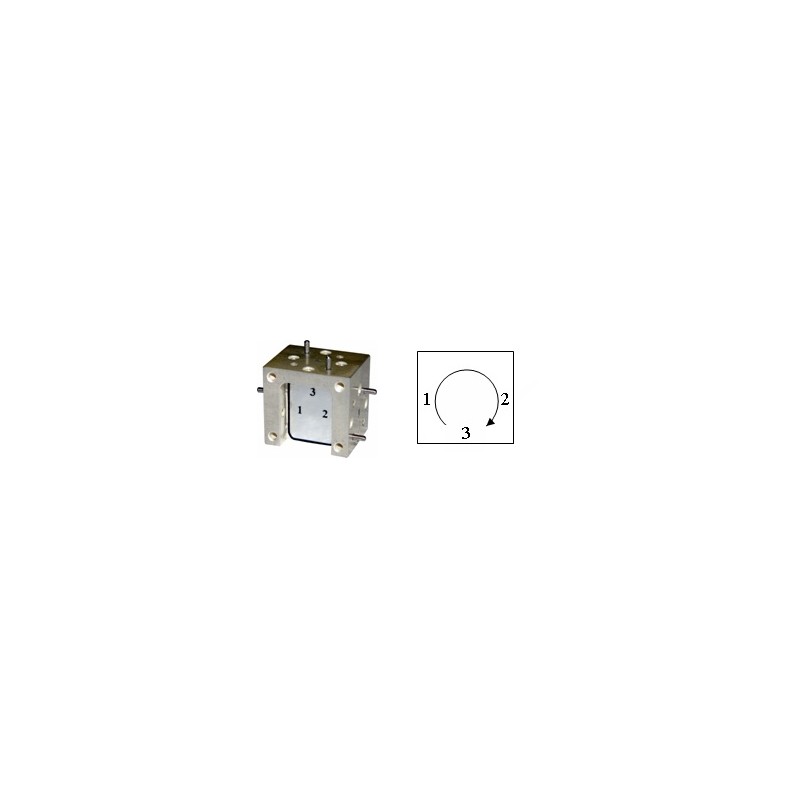

La gamme standard de circulateurs ELVA-1, série CR-XX/CF/BW, offre de faibles pertes d'insertion et une isolation élevée pour les trois ports. Leur bande de fréquences de fonctionnement peut atteindre 4 GHz. De meilleures performances peuvent être obtenues dans une bande de fréquences étroite.

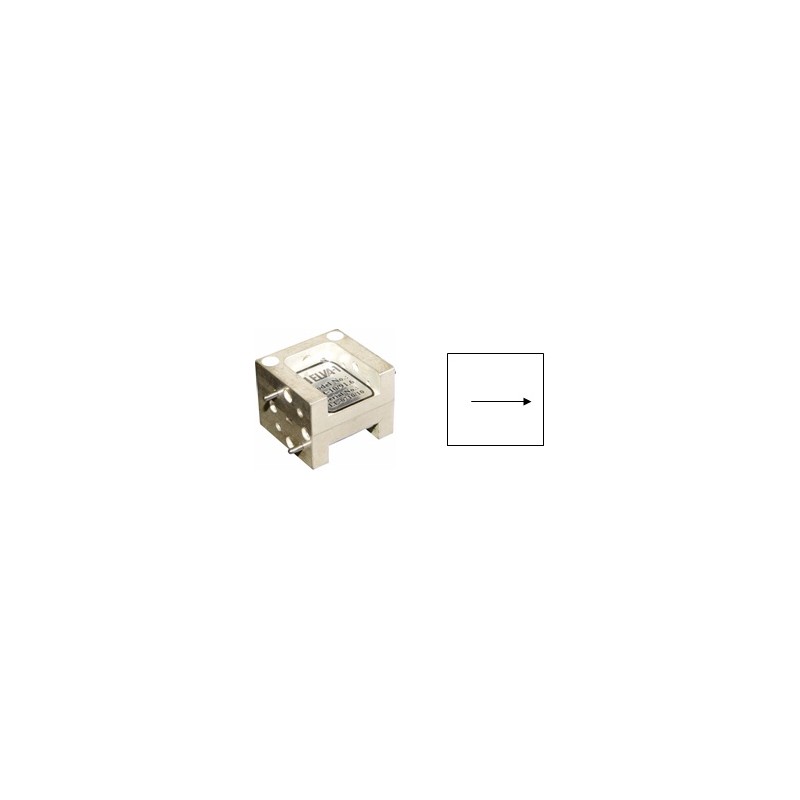

Les isolateurs IS-XX/CF/BW sont réalisés par terminaison d'un port des circulateurs à jonction. Ils sont parfaits pour la suppression de la puissance réfléchie provenant de tout guide d'ondes présentant un ROS élevé.

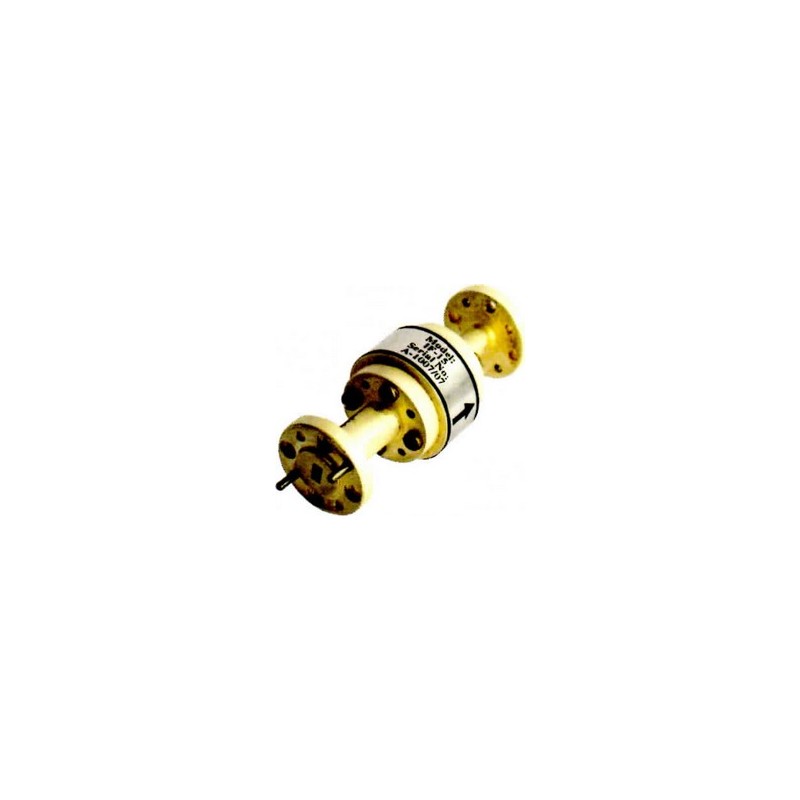

Les isolateurs pleine bande IF-XX offrent d'excellentes performances sur toute la plage de fréquences du guide d'ondes. Principalement utilisé dans les sources ou récepteurs à large bande pour supprimer les ondes millimétriques se propageant dans une direction fixe. Faibles pertes d'insertion.
